- Модель
- JLV-12350K-D
- Размер (Д×Ш×В)
- 215 × 115 × 30 мм
- Категория
- Алюминиевый корпус
- Корпус
- Алюминий
- Сертификация
- CE
В наличии
Блок питания
JLV-12350K-D
Алюминиевый корпус
Плоский блок питания серии K-D для промышленной автоматизации, алюминиевый корпус, IP20.
Выходное напряжение
Плоский профиль
Новое поколение плоских блоков питания для промышленной автоматизации
Самый прочный тип
Most Robust Type - усиленная конструкция
Алюминиевый корпус
Эффективный отвод тепла
Полныехарактеристики
Все параметры подтверждены лабораторными испытаниями. Документы по сертификации предоставляются на каждую партию.
Основные характеристики
Входные параметры
Универсальный высоковольтный вход с активной коррекцией коэффициента мощности.
- Входное напряжение
- 100-130В и 180-250В (переключатель)
- Входная частота
- 50/60 Гц
- КПД
- 85% (12В) / 88% (24В)
- Входной ток
- макс. 5,2А @110В
- Пусковой ток
- 70А (макс.)
- Ток утечки
- 5 мА / 220В AC
Сертификаты
Условия эксплуатации
Эксплуатация при низких и высоких температурах, в пыли и под прямым воздействием влаги
- Рабочая температура
- -20…+70°C (дератинг от 50°C)
- Рабочая влажность
- 15~90%RH
- Температура хранения
- -40…+85°C
- Влажность при хранении
- 15~95%RH
Защита и безопасность
Драйвер автоматически восстанавливает работу после устранения короткого замыкания и продолжает работать при перегрузке без деградации.
- Стандарт безопасности
- GB4943/IEC62368, EN 61558
- Испытательное напряжение
- вход-выход: 3750В AC / 1 мин / <5 мА
- Сопротивление изоляции
- >100 МОм (500В DC, 25°C, 70%RH)
Выходные параметры
Сравните параметры модификаций. 12 В для коротких ярких лент, 24 В для длинных трасс
| Параметр | 12 В | 24 В |
|---|---|---|
| Номинальный ток | 29.17A | 14.58A |
| Номинальная мощность | 350Вт | 350Вт |
| Пульсации и шум | <150 мВ (пик-пик) | <150 мВ (пик-пик) |
| Время нарастания | 1500 мс / 220В AC | 1500 мс / 220В AC |
| Стабилизация по входу | ±0.5% | ±0.5% |
| Стабилизация по нагрузке | ±1% | ±1% |

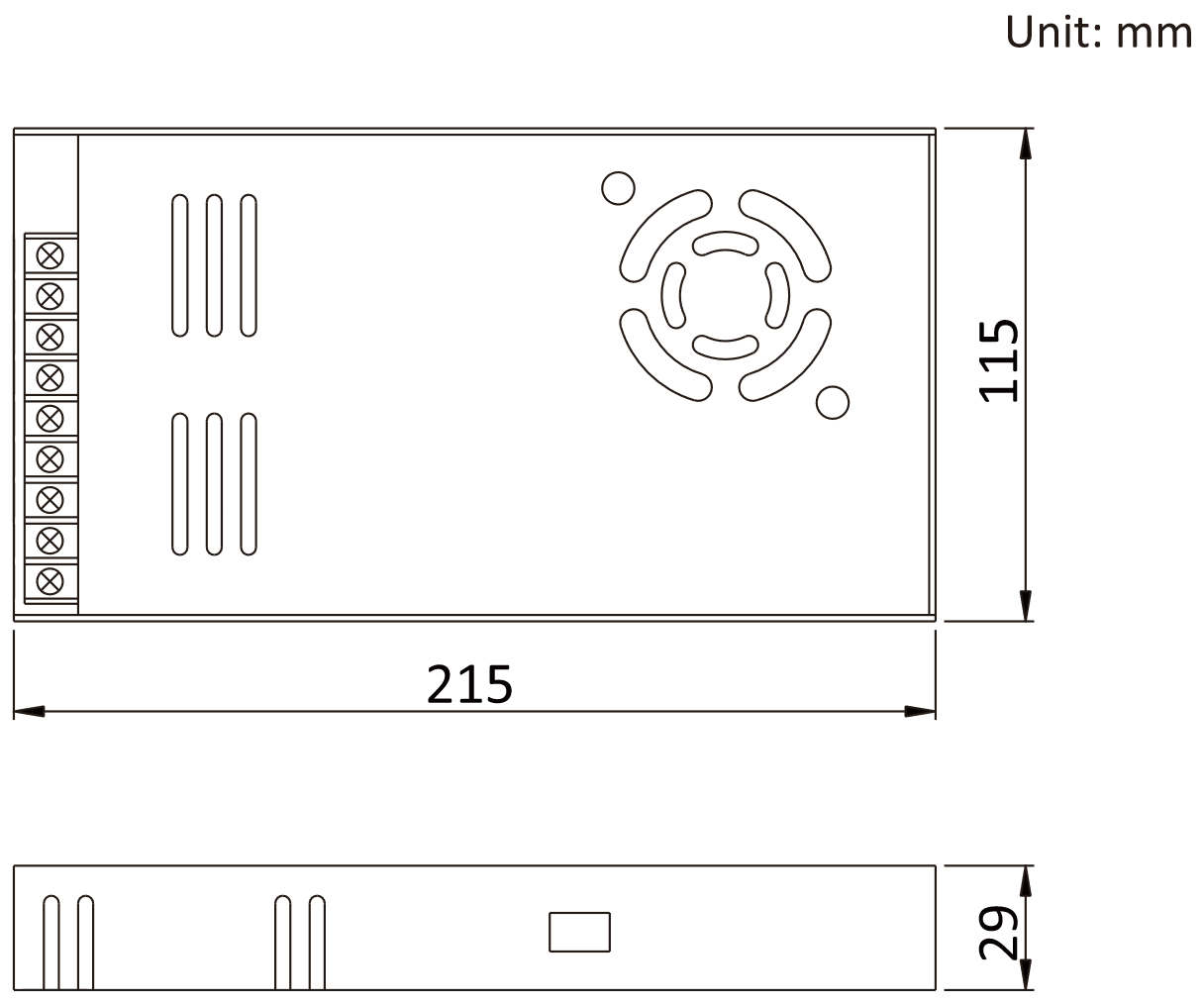

Чертежи
