- Модель
- JLV-12150TK
- Размер (Д×Ш×В)
- 165 × 58 × 30 мм
- Категория
- Алюминиевый корпус
- Корпус
- Алюминий
- Сертификация
- CE
В наличии
Блок питания
JLV-12150TK
Алюминиевый корпус
Тонкий LED-блок питания серии TK для помещений с клеммным подключением и активным охлаждением.
Выходное напряжение
Тонкий корпус
Компактный тонкий дизайн для ограниченного пространства
Клеммное подключение
Быстрый монтаж; доступна версия с push-in клеммами (TK-AY)
Активное охлаждение
Стабильная работа под полной нагрузкой
PowerMax Gen II
Работа при температуре до +55°C, увеличенный на 30% ресурс
Полныехарактеристики
Все параметры подтверждены лабораторными испытаниями. Документы по сертификации предоставляются на каждую партию.
Основные характеристики
Входные параметры
Универсальный высоковольтный вход с активной коррекцией коэффициента мощности.
- Входное напряжение
- 200-250В
- Входная частота
- 50/60 Гц
- КПД
- 9%
- Входной ток
- макс. 1,5А @230В (выход 12В); макс. 1,5А @230В (выход 24В)
- Пусковой ток
- 50А (макс.)
- Ток утечки
- 5 мА / 230В AC
Сертификаты
Условия эксплуатации
Эксплуатация при низких и высоких температурах, в пыли и под прямым воздействием влаги
- Рабочая температура
- -25…+50°C
- Рабочая влажность
- 20~95%RH
- Температура хранения
- -40…+60°C
- Влажность при хранении
- 10~95%RH
Защита и безопасность
Драйвер автоматически восстанавливает работу после устранения короткого замыкания и продолжает работать при перегрузке без деградации.
- Перегрузка
- Да, срабатывает при перегрузке 5-30% (отключение выхода), автовосстановление
- Короткое замыкание
- Да, hiccup-режим: автоматическое восстановление после устранения КЗ
- Стандарт безопасности
- EN 62368-1
- Испытательное напряжение
- вход-выход: 3.75 кВ AC вход-корпус: 1.5 кВ AC выход-корпус: 0.5 кВ AC
- Сопротивление изоляции
- >100 МОм (500В DC, 25°C, 70%RH)
Выходные параметры
Сравните параметры модификаций. 12 В для коротких ярких лент, 24 В для длинных трасс
| Параметр | 12 В | 24 В |
|---|---|---|
| Номинальный ток | 12.5A | 6.25A |
| Номинальная мощность | 150Вт | 150Вт |
| Пульсации и шум | <200 мВ (пик-пик) | <200 мВ (пик-пик) |
| Время нарастания | 1500 мс / 230В AC | 1500 мс / 230В AC |
| Стабилизация по входу | ±1% | ±1% |
| Стабилизация по нагрузке | ±1% | ±1% |

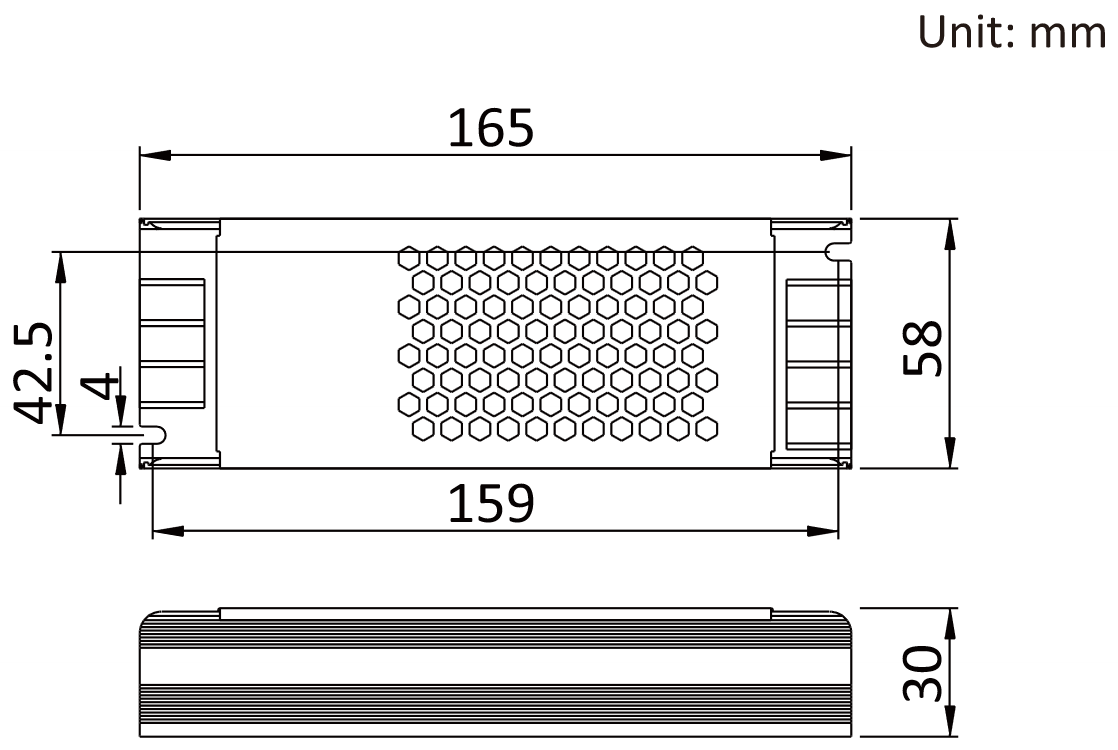

Чертежи
