- Модель
- JLV-12036K
- Размер (Д×Ш×В)
- 84 × 58 × 38 мм
- Категория
- Алюминиевый корпус
- Корпус
- Алюминий
- Сертификация
- CE
В наличии
Блок питания
JLV-12036K
Алюминиевый корпус
LED-блок питания классической формы (серия K) в перфорированном металлическом корпусе, IP20, для помещений.
Выходное напряжение
Классический формат
Перфорированный металлический корпус с винтовыми клеммами
Сверхнадёжность
Ultra Reliable - сверхнизкая рабочая температура компонентов
Варианты входа
Версии на 220-240В, 100-277В и с повышенной пиковой мощностью
Полныехарактеристики
Все параметры подтверждены лабораторными испытаниями. Документы по сертификации предоставляются на каждую партию.
Основные характеристики
Входные параметры
Универсальный высоковольтный вход с активной коррекцией коэффициента мощности.
- Входное напряжение
- 100-250В
- Входная частота
- 50/60 Гц
- КПД
- 84%
- Входной ток
- макс. 0,45А @230В
- Пусковой ток
- 40А (макс.)
- Ток утечки
- 3 мА / 230В AC
Сертификаты
Условия эксплуатации
Эксплуатация при низких и высоких температурах, в пыли и под прямым воздействием влаги
- Рабочая температура
- -30…+60°C
- Рабочая влажность
- 20~90%RH
- Температура хранения
- -40…+80°C
- Влажность при хранении
- 10~95%RH
Защита и безопасность
Драйвер автоматически восстанавливает работу после устранения короткого замыкания и продолжает работать при перегрузке без деградации.
- Перегрузка
- Да, срабатывает при перегрузке 5-30% (отключение выхода), автовосстановление
- Короткое замыкание
- Да, hiccup-режим: автоматическое восстановление после устранения КЗ
- Стандарт безопасности
- EN 61347-2-13
- Испытательное напряжение
- вход-выход: 3.75 кВ AC вход-корпус: 1.5 кВ AC выход-корпус: 0.5 кВ AC
- Сопротивление изоляции
- >100 МОм (500В DC, 25°C, 70%RH)
Выходные параметры
Сравните параметры модификаций. 12 В для коротких ярких лент, 24 В для длинных трасс
| Параметр | 12 В | 24 В |
|---|---|---|
| Номинальный ток | 3A | 1.5A |
| Номинальная мощность | 36Вт | 36Вт |
| Пульсации и шум | <100 мВ (пик-пик) | <100 мВ (пик-пик) |
| Время нарастания | 1500 мс / 230В AC | 1500 мс / 230В AC |
| Стабилизация по входу | ±1% | ±1% |
| Стабилизация по нагрузке | ±1% | ±1% |

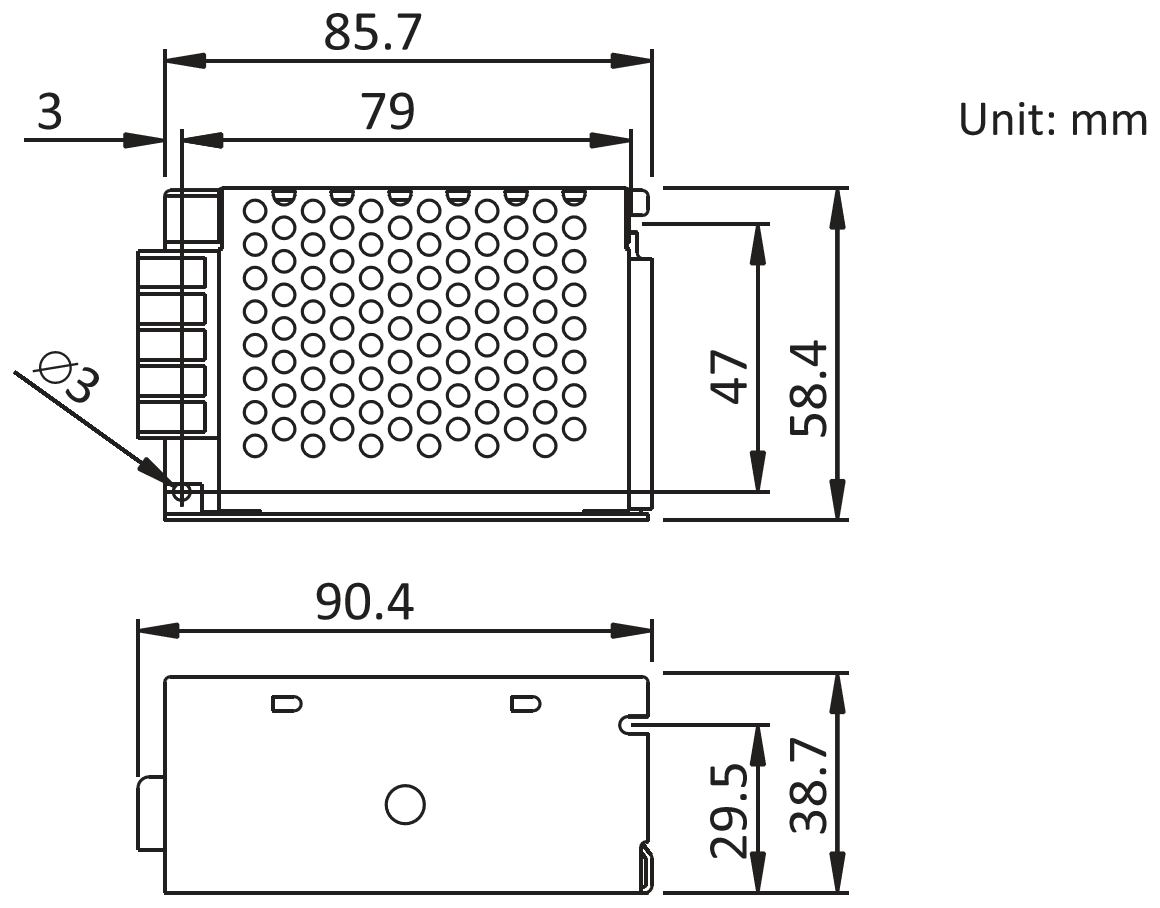

Чертежи
